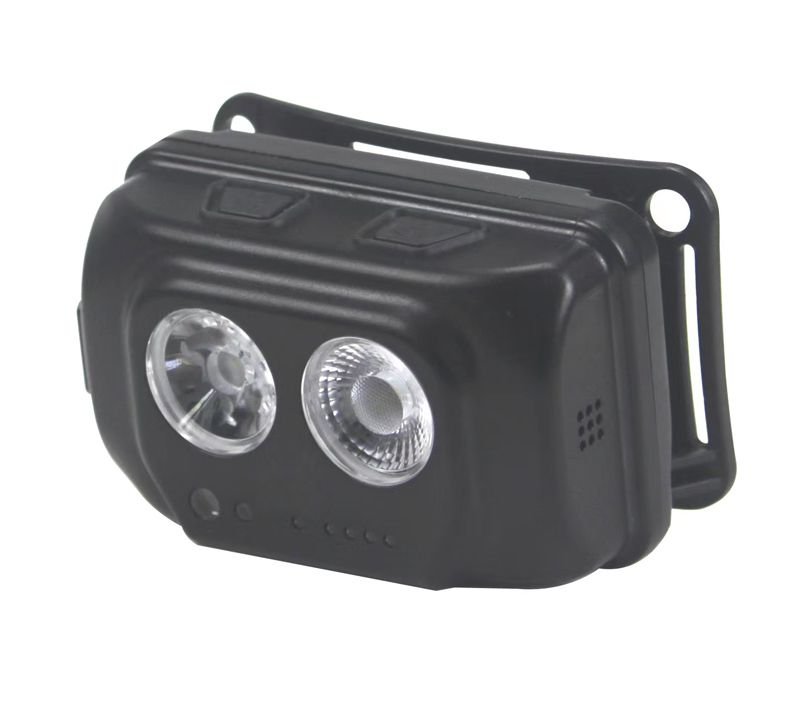

RG-5133b微型强光防爆头灯

日期:2023/12/8 15:45:18 浏览: 1433




适用范围:

1.2区易燃易爆的爆炸性气体环境场所安全使用,适用网电、厂电、冶金、石化、油田、公安、消防、铁路等行业作移动照明使用。

结构特性:

1.本安型防爆灯具,可在1区、2区易燃易爆场所安全工作。

2.采用固态免维护LED光源,光效高、寿命长,平均使用寿命长达5万小时。

3.具有聚光和泛光两种光源,有超强光(聚光)、强光(聚光)、工作光(聚光)和工作光(泛光)四种工作模式,通过按压按钮可进行自由转换。

4.冷白、暖白两种不同色温的光源,用户可根据实际需要进行选择。

5.四格指示灯的可视化电量显示,充电时自动进入电量显示功能;非充电状态时,通过触按按键进入电量显示功能。

6.高能聚合物锂离子电池,充放电性能优良,采用双重化保护技术,电池达到本安型要求,安全环保。

7.外壳采用韧性好的塑胶材料,抗强力冲击,防水、防尘,绝缘、耐腐蚀性能好,可在各种恶劣环境下安全可靠使用。

8.灯头照射角度可调节,可根据现场工作需要实现光线定位。

9.头戴式、帽配式和帽扣式三种佩戴方式,满足多样的工作需求。

10.外观设计小巧,手扫感应和按键两种模式控制照明。

11.近电款带近电报警功能,靠近高压设备时发出报警的声音。

主要技术参数:

序号

参数名称

单位

数值

1

工作电压

V

DC3.7

2

电池额定容量

Ah

2

3

光源

LED

一米

中心

照度

超强光(聚光)冷白

Lux

3200

强光(聚光)冷白

2500

工作光(聚光)冷白

工作光(泛光)冷白

70

超强光(聚光)暖白

2500

强光(聚光)暖白

2000

工作光(聚光)暖白

600

工作光(泛光)暖白

50

色温

冷白

K

5300-7000

暖白

2700-3500

平均使用寿命

h

50000

4

连续放电时间

强光

h

>8

超强光

>4

工作光

>16

5

充电时间(完全放电条件下)

h

<8

6

电池寿命

循环()

>1000

7

外形尺寸

mm

78±1

48±1

43±1

8

重量

g

96

9

手扫控制照明

/

支持

10

电池型号及规格

/

DC3.7V 2000mAh

533712AY(双重保护)

11

电池开路电压

V

DC4.2

12

电池短路电流

A

1.9

13

照明额定功率

W

1.0

14

外壳防护等级

IP66

15

防爆标志

Ex ib IIC T3 Gb

16

防爆合格证

CE22.5309X

功能特性:

1.采用高科技的光学器件和新工艺,灯具重量96克,大大减轻了作业人员头部的负荷。

2.超长照明时间,具有工作光、超强光和强光三档亮度照明功能,工作光连续工作时间不低于16小时;超强光可连续工作时间可达4小时以上;强光可连续工作时间可达8小时以上。

3.具有聚光和泛光调节功能,可自由切换,实现多种照明需求。

4.具有手扫控制功能。

5.近电预警功能:设备近电报警功能打开后,灯头部分靠近高压时设备发出报警的声音,只有远离高压源时才解除报警。

使用方法:

1.头带使用方式:调节灯头旋转支架到使用角度,调整头带长短后将灯具直接戴在头上。

2.帽配式使用方式:先用帽配带穿过灯具支架孔,另一侧卡入帽配带的扣上,再将灯具戴在安全帽上,用三个塑料挂钩挂住安全帽的下沿(前面两个,后面一个),向下拉住头带,最后调整好灯具的位置。

3.帽扣式使用方法:直接将头灯的挂钩卡入安全帽上的卡座上即可。在熄灯状态下,短按按键1,灯具依次为强光(聚光)-工作光(泛光)-关闭切换;

4.在任意状态下,长按2S以上按键1,灯具切换至超强光(聚光);在任意状态下,双击(间隔小于500ms)按键1,灯具切换至工作光(聚光)

在任意状态下,轻触按键2,打开聚光(强光电流)照明及手扫感应,手扫灯具可实现熄灯和聚光(强光电流)切换,不影响按键1的功能;再次轻触按键2,关闭照明及手扫感应,依次循环。手扫功能只能通过按键2关闭。

电量显示:

1.充电状态下,无需触按开关,电量显示功能开启实时电量显示,直至处于不充电状态,电量显示功能关闭。显示效果:当电量为

0-25%(不包括25%)时,25%电量指示灯闪烁;当电量为25%-50%(不包括50%)时,25%电量指示灯常亮,50%电量指示灯闪烁;当电量为50%-75%(不包括75%)时,25%50%电量指示灯常亮,75%电量指示灯闪烁;当电量为75%-100%(不包括100%)时,25%50%75%电量指示灯常亮,100%电量指示灯闪烁;充满电的情况下,4个指示灯常亮。

非充电状态下,使用灯具电池时,触按开关开启功能或者切换灯具的照明状态,都会触发电量显示功能,显示10秒后退出电量显示。

2.手扫最大有效距离为5-20cm;灯具熄灭、手扫功能开启时,借用电量指示灯,以流水灯的形式提示客户手扫功能尚未关闭。

3.灯具侧面设有充电口,充电时只需揭开TYPE-C接口密封垫,将充电器的输出插头插入充电口即可。

4.充电器内设有充电保护装置。

5.更换电池方式:拆卸灯头盖时,先将四个螺钉拧开,在将固定电池的两个螺钉拧开,更换电池。安装灯头盖时,首先将密封垫放入灯头主壳内侧密封槽中,将电池压板固定,扣上灯头上盖并锁螺钉。

6.近电预警功能:长按开关2近电预警功能开启,再次长按开关2近电预警功能关闭;近电预警等级10KV,预警距离>0.7米;预警蜂鸣器声音在0.5米处>50dB

7.灯具每次使用后应及时充电,保证电池经常处于满电状态,一次充满电后可在一年内随时使用。

注意事项:

1.携带或运输时,应保证开关免受外物触碰,以防误触。

2.在环境温度较高的场所充电或连续放电时,灯头表面略有温升,属正常现象。

3.严禁在危险场所拆卸灯具、充电、更换电池。

4.灯具的TYPE-C接口密封垫,在充电之后,务必及时装好TYPE-C接口密封垫,防止固体颗粒、水进入,影响下次使用。拔开胶塞时,切勿用力过大,防止将胶塞根部扯断或整体拔出。

5.灯具表面不要用化学试剂擦拭,请用湿布擦拭。

6.如产品超过三个月未使用,需进行电池保养:电池按先放完电,后充满电的次序做一个充放电循环。

简单故障处理方法:

光源不亮

原因:电量不足

处理方法:检查充电器是否正常(依充电方法中关于充电器的使用步骤确认)

如正常,则对灯具充电,否则,更换正常的充电器后再充电。

警告:

1.严禁在危险场所充电或拆卸灯具;

2.切勿用化学试剂擦拭,请用湿布擦拭。

3.充电器警告语:设备仅允许在安全区充电,使用的充电器应为SELV或满足GB4943.1-2011II类或III类设备。用户可联系制造商讨论此设备的适合充电器。来自于充电器的最大电压Um5V。充电时的环境温度应在0℃到40℃。(环境温度及Um参考电池规格书)

灯具出现其它故障,请您及时通知我司顾客中心或当地服务中心。
